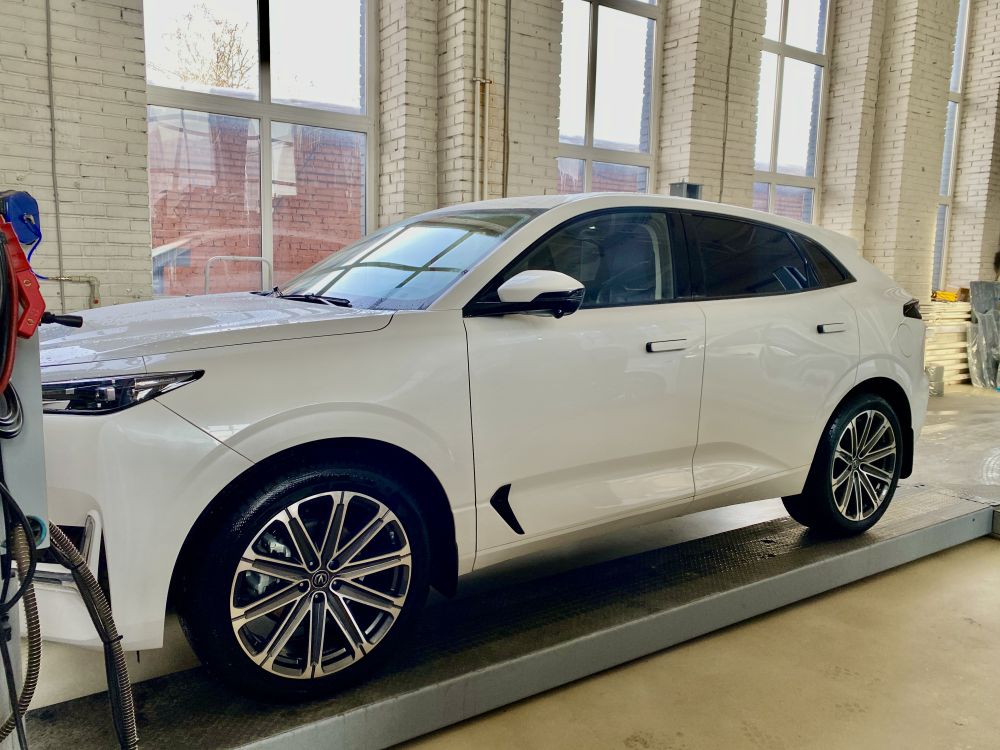

Установка электропорогов Changan UNI-K. Подробно рассмотрим как установить выдвижные пороги ATS.
В комплектацию электропорогов АТС входит:
- Передний кронштейн с мотором (правый и левый)
- Задний кронштейн (правый и левый)
- Крепеж
- Вся необходимая проводка
- Электронный блок управления порогами
При монтаже статических и динамических частей конструкции выдвижных порогов не редко требуется корректировка высот кронштейнов для соблюдения соосности, увеличения или уменьшения зазоров выходной панели. По этому установку выдвижных порогов лучше поручать профессионалам.
Для установки кронштейнов используются закладные болты которые идут в комплекте.
Крепление переднего кронштейна
Крепление заднего кронштейна
Так выглядит крепеж заднего кронштейна вблизи.
Подкладные С шайбы служат для коррекции высоты кронштейнов.
Они могут располагаться по всем болтовым соединениям если этого потребует конструкция автомобиля.
Комплектная проводка и блок управления электрическими порогами.
После того как установлена механическая часть подножек необходимо провести проводку. Блок управления порогами крепиться в салоне, в левой части автомобиля. Провода питания электромоторов идут от моторов к блоку управления.
Коннектор провода к мотору.
Проводим проводку от правой части автомобиля к левой. Подключение к CAN шине происходит слева.
Провода от кронштейнов с моторами пробрасываются под полом автомобиля в районе водительского сидения.
Подключение к CAN шине автомобиля происходит по двум проводам. Для удобства подключения в комплекте есть T коннекторы.
Этими коннекторами нужно врезаться в линию CAN которая обозначена здесь. Это 2 провода зеленого цвета, один из которых имеет черную тонкую линию. Внимание! CAN шина имеет 2 провода CAN+ (зелено-черный провод) и CAN- (зеленый провод)
CAN+ подключается к черному проводу проводки, CAN- подключается к красному проводу проводки.

Подключение питания блока управления электропорогами происходит по следующей схеме.
В разъем штатного предохранителя вставляется переходник (плюсовой провод). Так же можно подключить плюсовой провод врезавшись в силовую линию в любом другом месте.


Сам блок управления электропорогами крепиться недалеко от коробки предохранителей под обшивкой.
